PDFを添付する
- 新規作成
- 青い図面アイコン押下
- 図面PDFを添付
通り芯に沿って基礎モデルを作成
- スケールを設定
- 構造体＞基礎モデルを選択（ベタ基礎、布基礎、独立基礎）
- 基礎伏せ図の通り芯で一周「赤い点」までなぞって囲む
梁等の部材の入力
- 手入力で構造を入力
- AIOCR等で自動化する
- 過去の入力テンプレートと取込む
旧）AIOCRで入力を自動化する（26年1月中旬にCSV取込実装予定）
2026/1/8 最新）AIOCRで入力を自動化する（順次、独立基礎へも対応予定）
操作のポイント
下記操作は「PDF積算3Dマニュアル.pdf」のp26,p27より引用

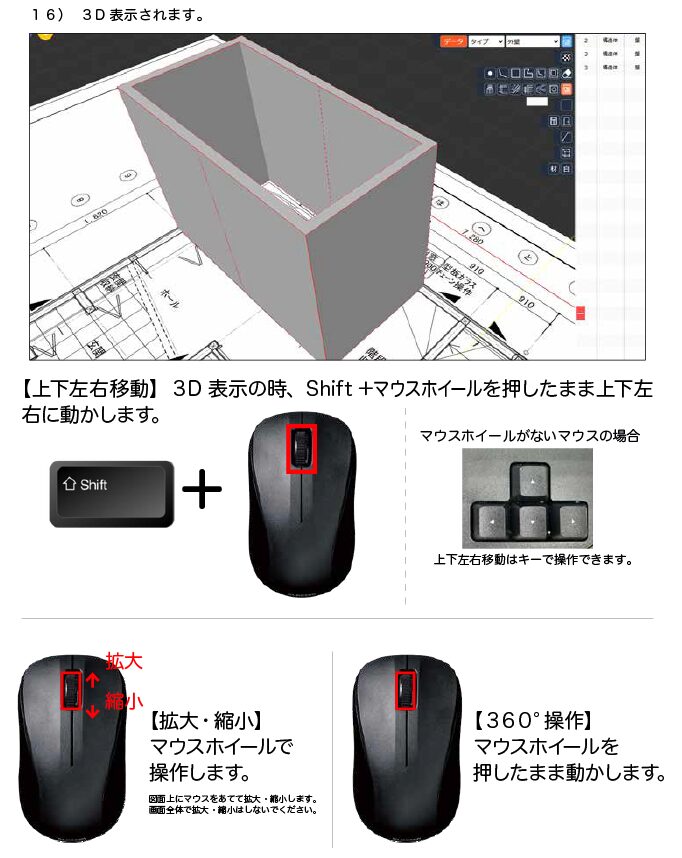

3Dで確認・操作するには？

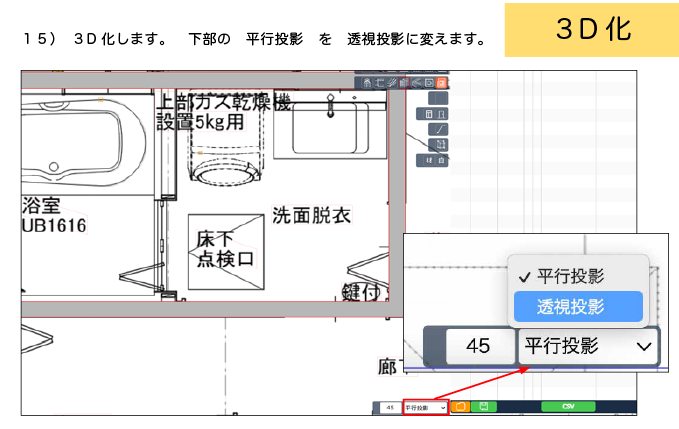

- 画面下の「平行投影」を「透視投影」に変更
- 視点の変更はマウスのホイール（グルグル部分）を押した状態で上下左右にマウス操作（地球儀を回すイメージ）
- 視点の変更は「Shift」を押しながらマウスホイールを押した状態で、上下左右にマウス移動（引くイメージ）
関連アップデート情報

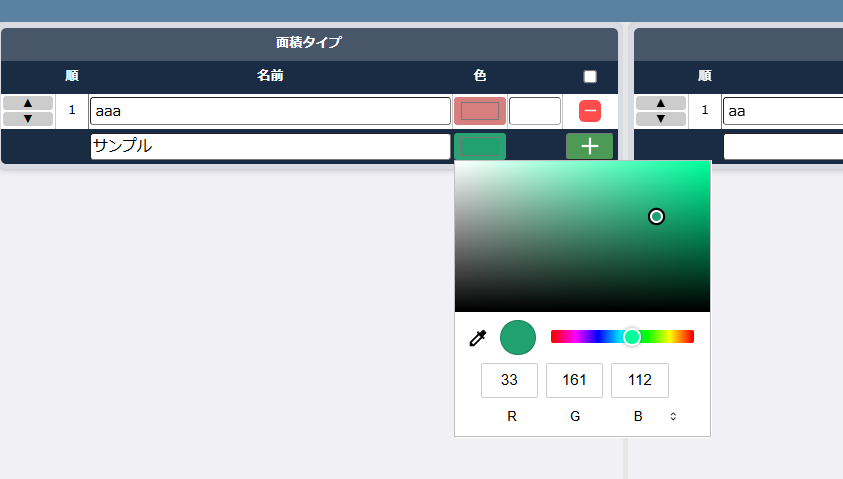

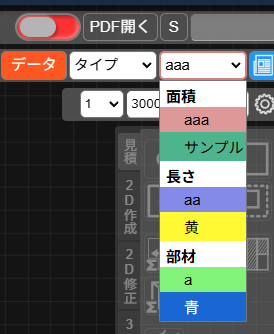

面積・体積選択時の色の追加

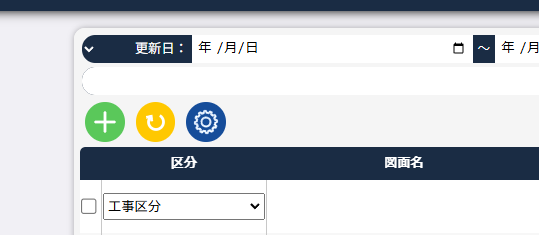

PDF積算GC⇒歯車アイコンの「設定」⇒面積・長さ・部材それぞれで「名称」と「色」を設定⇒PDF積算で使用可能になります。
コンクリート量の積算方法
コンクリート量の積算方法は2パターンあります。より正確な積算ができるのは2番となります。
- 見積＞「構造体見積」で積算
- 基礎モデルの体積で積算
型枠量の積算方法
型枠量の積算方法は2パターンあります。より正確な積算ができるのは2番となります。
- 見積＞「構造体見積」で積算
- 基礎モデルの面積選択で積算
掘削量の積算方法
掘削量の積算方法は2パターンあります。より正確な積算ができるのは2番となります。
- 見積＞「構造体見積」で積算
- 基礎モデルの「掘削機能オン」で積算
埋戻しの積算方法
埋戻しの積算方法は「全体掘削量」-「躯体立米」で求めることが可能です。
それぞれ、全体掘削量は、「掘削機能」を使って積算。「躯体立米」は基礎モデルの体積選択で積算。
