【角藤様開発プロジェクト】3Dの平面自動割付のデモ・マニュアルを公開

1201_簡易マニュアル動画

1201現時点で追加で出来るようになった機能

1. 「矩形」で割付範囲と開口範囲を決められる。（2D作図タブの「矩形」）
2. 目地を左クリックして、上下左右に自由に移動可能。
3. 目地をつまんだ状態で数値を入力すると数値分だけ移動可能。
4. 何もない空間で左クリックすると、目地を新規作成。右クリックで縦目地と横目地のモードを切り替えられる。
5. Deleteキーを押すと、最後に操作した目地から順番に削除される。（連続削除に注意！既存の目地も順番に削除の対象です。）

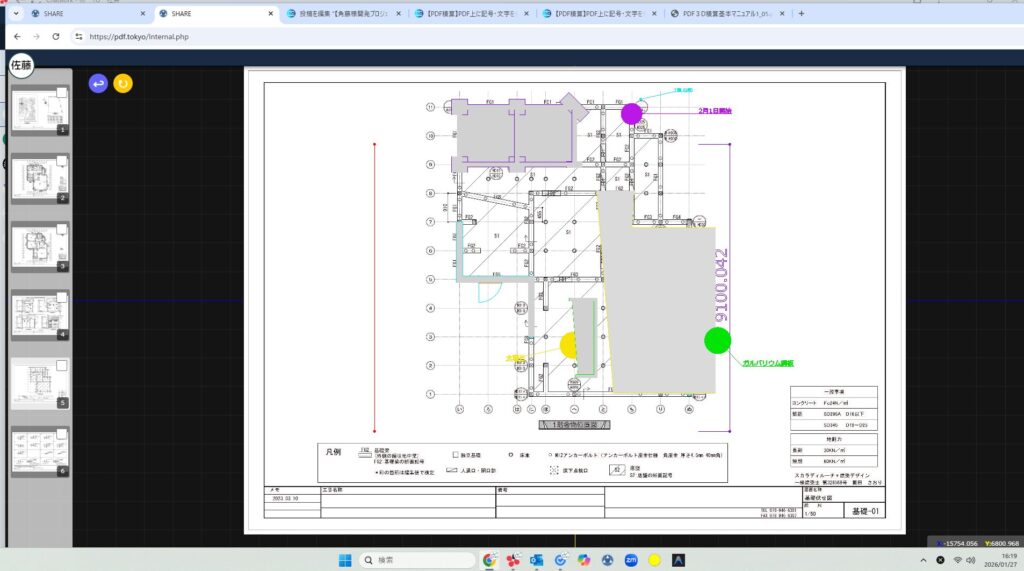

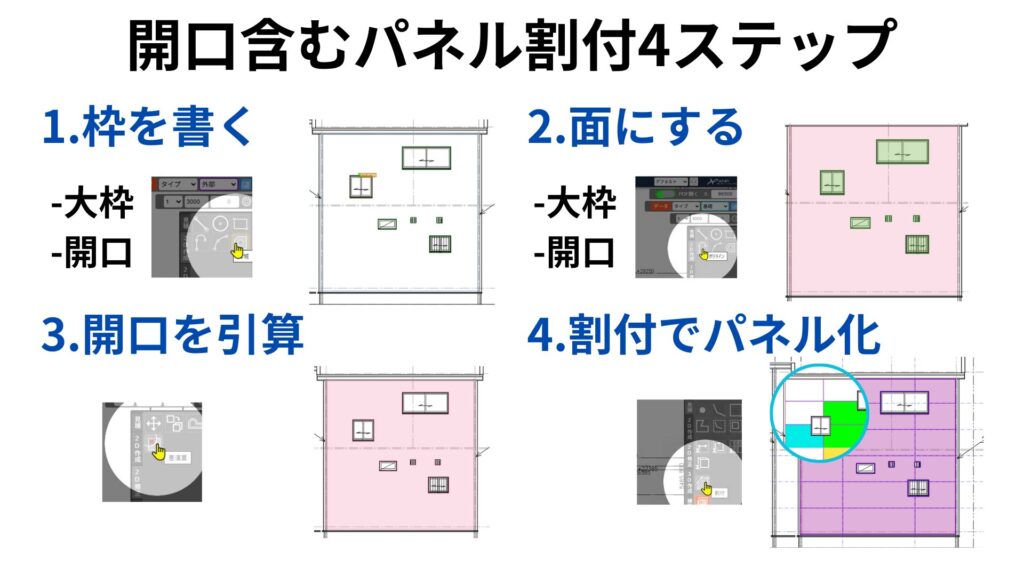

開口を含めた自動割付方法

1. ポリラインで割り付け範囲を囲み、エンター
2. ポリラインで開口範囲を囲み、エンター
3. 面域で囲ったポリラインの線「全て」を選択し、エンター
4. 差演算で主体となる面域の線を選択し「右クリック」
5. 次に、開口となる面域の線を連続で選択し、エンター
6. 割付で面域の線を選択し、幅、高さ、目地幅をコマンド入力
7. 調整が完了したらエンター

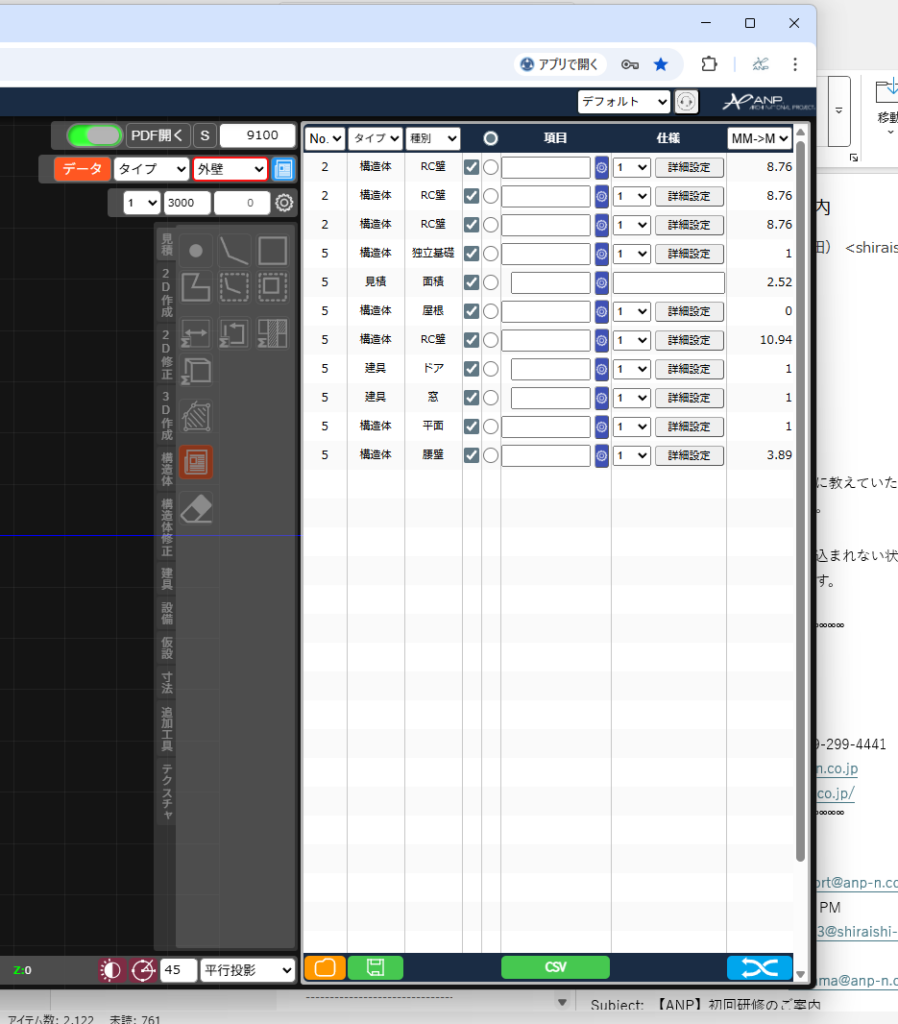

8. データマネージャーに、数量が記載される。（数量は必要枚数を算出）

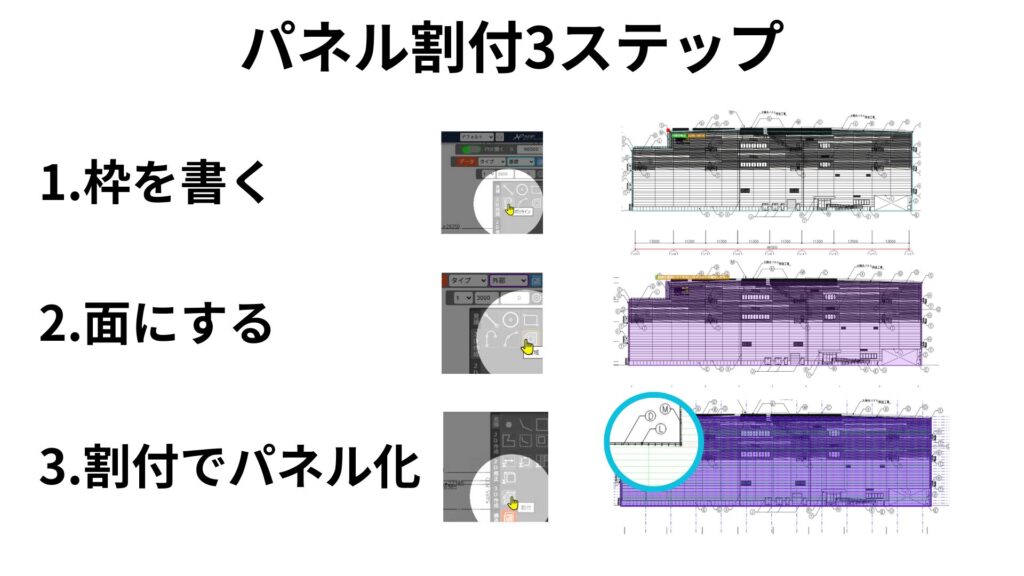

①割り付け対象のライン書く

「2D作図」タブの「ポリライン」ボタンを選択。割り付け対象範囲を囲んでエンター。

②開口のラインを書く

開口対象範囲を囲んでエンター。

③外壁ラインと開口を選択して面にする

「2D作図」タブの「面域」ボタンを選択。割り付けラインと、開口ラインを連続で全て選択してエンター。

④外壁ラインを主とし開口部分を削る

「2D”修正“」タブの「面域」ボタンを選択。最初に割り付け範囲のラインを選択して、右クリックorエンター

次に、開口部分のラインを連続で選択してエンター。開口を削る処理が実行されます。

⑤割付幅、目地幅、厚さを設定して割付パネル化

「見積」タブの「割付」ボタンを選択。割り付けラインを選択する。

下記コマンドを入力し、エンターで割り付けを変更

• w=600 ：横幅600mmで割り付け
• h=1200 ：高さ幅1200mmで割り付け
• j=15　 ：目地幅15mmで割り付け
• t=400 ：厚み幅400mmで割り付け

コマンドない状態で、エンターで割り付けモデルが生成される。

⑥テクスチャ機能で、パネルに色を割り当てる

「テクスチャ」タブ、「テクスチャマネージャー」ボタンを選択。

ESCキーを何回か押して、モデルを選択する状態にする。

色を変更するモデルを連続で選択。テクスチャマネージャーで色を変更し、下の「適応」を押下すると色が変更される。
